Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: GCYFT4-192G657A1
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
Mikroluft-Schlagluft-geblasenes Mikrokabel GCYF4-192 Kabel des Lichtwellenleiter-192 G657A1 |
Faseranzahl: |
Faser 192 |
Faser-Art: |
G657A1 |
Durchmesser (±0.3mm): |
7.8mm |
Kabelgewicht: |
52kg/km |
Jackenfarbe: |
Orange |
Anwendung: |
FTTH |
Schlagabstand: |
1500m |
Produktname: |
Mikroluft-Schlagluft-geblasenes Mikrokabel GCYF4-192 Kabel des Lichtwellenleiter-192 G657A1 |
Faseranzahl: |
Faser 192 |
Faser-Art: |
G657A1 |
Durchmesser (±0.3mm): |
7.8mm |
Kabelgewicht: |
52kg/km |
Jackenfarbe: |
Orange |
Anwendung: |
FTTH |
Schlagabstand: |
1500m |
Mikroluft-Schlagluft-geblasenes Mikrokabel GCYF4-192 Kabel des Lichtwellenleiter-192 G657A1
Beschreibung
Macht senkt Gel-gefüllter Gesamtnichtleiterentwurf des Luft-geblasenen Mikrokabels mit einem kleinen Außendurchmesser, es ideal für microduct Anwendungen und Entwicklungskosten und erlaubt die Verwendung der geblasenen Fasermethode der Luft für Installation. Entworfen für microducts mit einem inneren Durchmesser, der von 8 Millimeter bis zu 16 Millimeter, entsprechend der Faseranzahl reicht.
Lose Rohre werden von PBT hergestellt, die große mechanische Eigenschaften unter einer breiten Palette von Bedingungen zur Verfügung stellen und werden mit Wasser gefüllt, das Gel blockiert.
Technische Spezifikation
| P/N | MICRO-192 | |
| Faserzählung | 192 | |
| Lose Rohrzählung | 6+10 | |
| Füllerzählung | 0+2 | |
| Faser pro Rohr | 12 | |
| Nenndurchmesser | 7.8±0.2 Millimeter | |
| Gewicht | 55 kg/km | |
| Min. Biegungsradius - statisch | Durchmesser 12*cable | |
| Min., Biegungsradius - Dynamik | Durchmesser 20*cable | |
| Kabel-Faser-Verminderung (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatur | Lagerung -40 zu 70℃, Installation -10 zu +40℃, Operation -40 zu +70℃ | |
| Kabelleben | 30 Jahre | |
Faserspezifikation
| Eigenschaften | Werte |
| Optische Eigenschaften | |
| Felddurchmesser | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| Dämpfungskonstante | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Nullstreuungswellenlänge (λ0) | 1300nm zu 1324nm |
| Maximale nullstreuungssteigung (S0max) | ≤0.092ps/(nm2·Kilometer) |
| Grenzwellenlänge (λcc) | ≤1260nm |
| Effektives Gruppenbrechungsindex (Neff) | 1,466 @1310nm |
| 1,467 @1550nm | |
| Mechanische Eigenschaft | |
| Winden | ≥4m |
| Beweisdruck | ≥0.69GPa |
| Beschichtende Streifenkraft | Durchschnittswert 1.0-5.0N |
| Höchstwert 1.3-8.9N | |
| Verbiegender Makroverlust | ≤0.75dB @1550nm, Ф20mm, Kreise 1 |
| ≤1.5dB @1625nm, Ф20mm, Kreise 1 | |
| ≤0.25dB @1550nm, Ф30mm, 10 Kreise | |
| ≤1.0dB @1625nm, Ф30mm, 10 Kreise | |

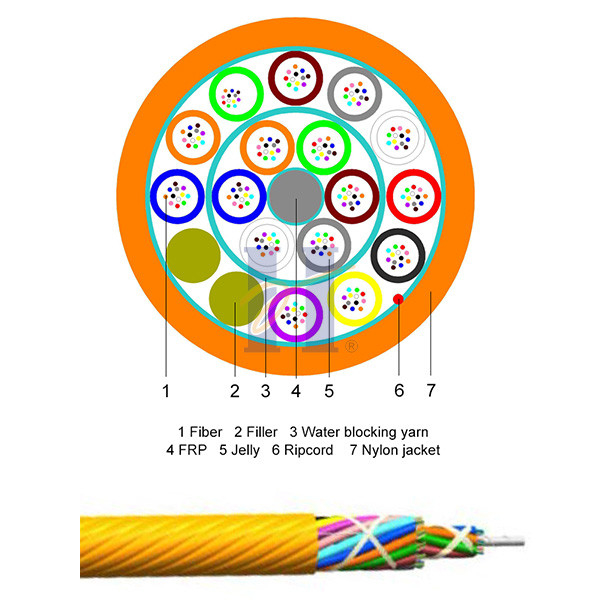

Kabelstruktur:
Standardtrommellänge
2000m/drum, 4000m/drum u. 6000m/drum
Faserfarbe
| Faser #1: Rot |
| Faser #2: Grün |
| Faser #3: Blau |
| Faser #4: Gelb |
| Faser #5: Weiß |
| Faser #6: Grau |
| Faser #7: Brown |
| Faser #8: Veilchen |
| Faser #9: Aqua |
| Faser #10: Schwarz |
| Faser #11: Orange |
| Faser #12: Rosa |
Lose Rohrfarbe
| Loses Rohr #1: Rot | Loses Rohr #9: Aqua |
| Loses Rohr #2: Grün | Loses Rohr #10: Schwarz |
| Loses Rohr #3: Blau | Loses Rohr #11: Orange |
| Loses Rohr #4: Gelb | Loses Rohr #12: Rosa |
| Loses Rohr #5: Weiß | Loses Rohr #13: Rot |
| Loses Rohr #6: Grau | Loses Rohr #14: Grün |
| Loses Rohr #7: Brown | Loses Rohr #15: Blau |
| Loses Rohr #8: Veilchen | Loses Rohr #16: Gelb |
Kabeltextdruck: (Unterstützung kundengebundener Text)
[Markierung Meters G657A1] HYOC GCYFT4 192 [Trommel-Nr.] [Monat-jährig]
Auftragsinformationen
| Faseranzahl | Faserklasse | P/N |
| 192 | G657A1 | MIKRO-16X12F G657A1 PA 7.8MM |
| 192 | G652D | MIKRO-16X12F G652D PA 7.8MM |
| 192 | OM1 | MIKRO-16X12F OM1 PA 7.8MM |
| 192 | OM2 | MIKRO-16X12F OM2 PA 7.8MM |
| 192 | OM3 | MIKRO-16X12F OM3 PA 7.8MM |
| 192 | OM4 | MIKRO-16X12F OM4 PA 7.8MM |
