Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: GYCFT4-192G652D
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
Kabel-Luft-geblasenes Mikrokabel-einzelne Jacke mit 192 G652D Microduct Luft-durchgebrannte keine ge |
Faseranzahl: |
192F |
Faser-Art: |
G652D |
Durchmesser (±0.2mm): |
7.8mm±0.2mm |
Außenmantel: |
PA12 |
Anwendung: |
Luft geblasen |
Microduct-Größe: |
14.00/12.00mm |
Schlagabstand: |
1800 Meter |
Produktname: |
Kabel-Luft-geblasenes Mikrokabel-einzelne Jacke mit 192 G652D Microduct Luft-durchgebrannte keine ge |
Faseranzahl: |
192F |
Faser-Art: |
G652D |
Durchmesser (±0.2mm): |
7.8mm±0.2mm |
Außenmantel: |
PA12 |
Anwendung: |
Luft geblasen |
Microduct-Größe: |
14.00/12.00mm |
Schlagabstand: |
1800 Meter |
Kabel-Luft-geblasenes Mikrokabel-einzelne Jacke mit 192 G652D Microduct Luft-durchgebrannte keine gepanzertes Kabel
Beschreibung
Ist geblasene Kabel-Reihe Huiyuan-Luft für luft-durchgebrannte Installation in den microducts ideal, ausgeführt und auf vorhandene microduct Marken geprüft. Die ODs-Strecke von 5.3mm im Falle weniger der Faseranzahl als 72 bis 9.4mm im Falle der Faseranzahl 288. Das GCYFT4-192, Monomode-, 9/125, G.652.D wird mit GR-20 bestätigte Glas hergestellt. Verfügbar in den Faseranzahlen von 12 bis 288, wird das Kabel in einer Spule von 14.000 zu 20,000feet verkauft. Das Kabel ist entworfen und hergestellt, um in den meisten Fällen zu reisen mindestens 5.000 Fuß innerhalb der microducts.
Technische Spezifikation
| P/N | GCYF4-192 | |
| Faserzählung | 192 | |
| Lose Rohrzählung | 6+10 | |
| Füllerzählung | 0+2 | |
| Faser pro Rohr | 12 | |
| Wasser, das Methode blockiert | FRP- oder PET-Futter | Wasser, das Garn blockiert |
| Kabelseele | Wasser, das Kevlar blockiert | |
| Stärke der Nylonjacke | Nominal: 0.45mm, Durchschnitt: 0.40mm, minimal: 0.35mm | |
| Nenndurchmesser | 7.8±0.2 Millimeter | |
| Gewicht | 55 kg/km | |
| Maximum-Dehnfestigkeit | 500N | |
| Max. Crushing Resistance | 800N/100mm | |
Faserspezifikation
| Eigenschaften | Spezifizierte Werte | Einheiten |
| Felddurchmesser | 9.2±0.4 | µm |
| ± 10,4 0,6 | Millimeter | |
| Dämpfungskonstante | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| Nullstreuungswellenlänge (λ0) | 1300 bis 1324 | Nanometer |
| Maximale nullstreuungssteigung (S0max) | ≤0.092 | ps/(nm2·Kilometer) |
| Grenzwellenlänge (λcc) | ≤1260 | Nanometer |
| Streuungskoeffizient | ≤3.5 | ps/(Nanometer·Kilometer) |
| ≤18 | ps/(Nanometer·Kilometer) | |
| Effektives Gruppenbrechungsindex (Neff) | 1,466 | - |
| 1,467 | - | |
| Winden | ≥4 | m |
| Beweisdruck | ≥0.69 | GPa |
| Beschichtende Streifenkraft | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| Verbiegender Makroverlust | ≤0.05 | DB |
| ≤0.05 | DB |

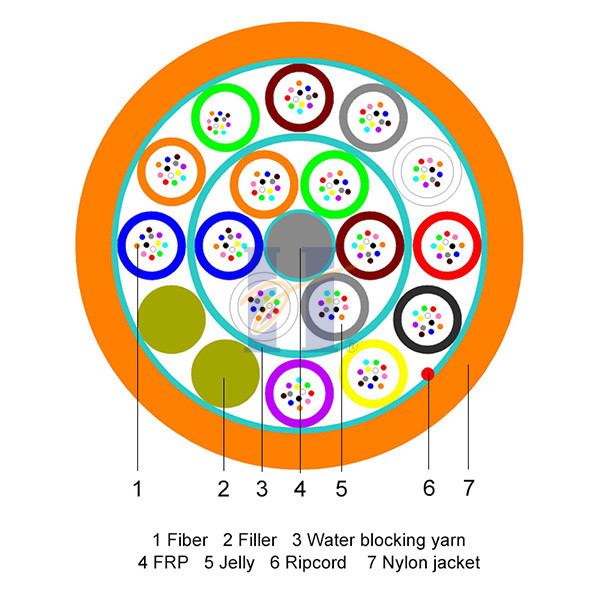

Kabelstruktur:
Standardtrommellänge
2000m/drum, 4000m/drum u. 6000m/drum
Faserfarbe
| Faser No.1: Rot |
| Faser No.2: Grün |
| Faser No.3: Blau |
| Faser No.4: Gelb |
| Faser No.5: Weiß |
| Faser No.6: Grau |
| Faser No.7: Brown |
| Faser No.8: Veilchen |
| Faser No.9: Aqua |
| Faser No.10: Schwarz |
| Faser No.11: Orange |
| Faser No.12: Rosa |
Lose Rohrfarbe
| Loses Rohr No.1: Rot | Loses Rohr No.13: Rot |
| Loses Rohr No.2: Grün | Loses Rohr No.14: Grün |
| Loses Rohr No.3: Blau | Loses Rohr No.15: Blau |
| Loses Rohr No.4: Gelb | Loses Rohr No.16: Gelb |
| Loses Rohr No.5: Weiß | |
| Loses Rohr No.6: Grau | |
| Loses Rohr No.7: Brown | |
| Loses Rohr No.8: Veilchen | |
| Loses Rohr No.9: Aqua | |
| Loses Rohr No.10: Schwarz | |
| Loses Rohr No.11: Orange | |
| Loses Rohr No.12: Rosa |
Kabeltextdruck: (Unterstützung kundengebundener Text)
[Metermarkierung] HYOC GYCF4 192 G652D [Trommel-Nr.] [Monat-jährig]
Verpackende Details
| Faser-Zählung | Trommel-Länge (M) | Trommel-Größe Φ×W (Millimeter) | Verpackende Größe L*W*H (Millimeter) | Bruttomasse (Kilogramm) |
| 192 Fasern | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
Mechanikerleistung
| Einzelteil | Prüfverfahren | Testergebnisse | Spezifizierter Wert |
| Spannungsleistung | Iec 60794-1-21-E1 | Kurzfristig: ΔaLong-<0>Ausdruck: DB Δa≤0.03 | Kurzfristig: sehen Sie Sachwortverzeichnis Zeitdauer = 0,5 kurzfristig |
| Zerstampfung | Iec 60794-1-21-E3 | Kurzfristig: ΔaLong-<0>Ausdruck: DB Δa≤0.03; Die äußere Hülle hat keinen sichtbaren Sprung. | Kurzfristig Zerquetschung Kraft = 800 N Zeitdauer Zerquetschung Kraft = 400 N |
| Wiederholtes Verbiegen | Iec 60794-1-21-E6 | Nach Test DB Δa≤0.03; Die äußere Hülle hat keinen sichtbaren Sprung. | R=20*cable-Durchmesser Verbiegende Last = 50N Verbiegende Zeiten = 30 |
| Drehung | Iec 60794-1-21-E7 | Nach Test DB Δa≤0.03; Die äußere Hülle hat keinen sichtbaren Sprung. | Drehungswinkel = ±180º Drehungslast = 50N Drehungszeiten =10 |
| Kabelbiegung | IEC 60794-1-21-E11A | Nach Test kann die Glasfaser nicht gebrochen sein; Die äußere Hülle hat keinen sichtbaren Sprung. | R=20*cable-Durchmesser 10 Drehungen Zykluszeiten = 5 |
| Alle optische Prüfung fuhr bei 1550 Nanometer fort | |||
