Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: ADSS-72B1.3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
72 Spannen-Monomode--Lichtwellenleiter des Kern-Luft-ADSS des LWL - Kabel-150m im Freien |
Faseranzahl: |
72F |
Faser-Art: |
Singlemode |
Spanne: |
150m |
Gelee: |
Gel füllte oder Gel frei |
Jacken-Material: |
HDPE |
Stärkemitglied: |
FRP u. aramid Garn |
Anwendung: |
Obenliegende Linie |
Produktname: |
72 Spannen-Monomode--Lichtwellenleiter des Kern-Luft-ADSS des LWL - Kabel-150m im Freien |
Faseranzahl: |
72F |
Faser-Art: |
Singlemode |
Spanne: |
150m |
Gelee: |
Gel füllte oder Gel frei |
Jacken-Material: |
HDPE |
Stärkemitglied: |
FRP u. aramid Garn |
Anwendung: |
Obenliegende Linie |
72 Spannen-Monomode--Lichtwellenleiter des Kern-Luft-ADSS des LWL - Kabel-150m im Freien
Beschreibung
Selbsttragender (ADSS) Lichtwellenleiter des Gesamt-Nichtleiters ist für äußere Betriebsantennen- und -rohranwendungen in der Einheimisch- und Campusnetzschleifenarchitektur bestimmt. Von Pfosten-zugestalt zu Stadtstadt bietet Installationen, die Lichtwellenleiter, Suspendierung, Sackgasse und Beendigungseinschließungen umfasst, eine umfassende Getriebestromkreisinfrastruktur mit geprüft, Hochzuverlässigkeitsleistung an. Während das verkabelnde Konzept ADSS bedeutet, wird ein hängendes System des unterschiedlichen Botestützdrahtes nicht angefordert, groß verringert Installationszeit und im Voraus verbessert und Arbeitskosten der Wartung. Es schließt Faseranzahlen bis 144 Glasfasern und irgendeine Art Kombination des Monomode- und der Laser-optimierten Multimodefasern mit dem Kabel ein. Pole-zu-Pole-Spannlängestrecke von 50 Fuß zu über 1000 Fuß. Kundenspezifische ADSS-Entwurfswahlen gewähren Spannlängen von über einer Meile (5.280 Fuß).
Technische Spezifikation
|
Faserquantität
|
/
|
2~30
|
32~60
|
62~72
|
74~96
|
98~120
|
122~144
|
|
|
Struktur
|
/
|
1+5
|
1+5
|
1+6
|
1+8
|
1+10
|
1+12
|
|
|
Art aus optischen Fasern
|
/
|
G.652D
|
||||||
|
Zentrales Stärkemitglied
|
Material
|
Millimeter
|
FRP
|
|||||
|
Durchmesser
|
1,5
|
1,5
|
2,1
|
2,1
|
2,1
|
2,1
|
||
| (Durchschnittswert) | ||||||||
|
Kissenschicht
|
Material
|
Millimeter
|
MDPE
|
|||||
|
Stärke
|
|
|
|
3,4
|
4,7
|
6,2
|
||
| (Durchschnittswert) | ||||||||
|
Loses Rohr
|
Material
|
/
|
PBT
|
|||||
|
Durchmesser
|
Millimeter
|
1,8
|
2,1
|
2,1
|
2,1
|
2,1
|
2,1
|
|
| (Durchschnittswert) | ||||||||
|
Stärke
|
0,32
|
0,35
|
0,35
|
0,35
|
0,35
|
0,35
|
||
| (Durchschnittswert) | ||||||||
|
Max.fiber Menge
|
6
|
12
|
12
|
12
|
12
|
12
|
||
|
Lose Rohrfarbe
|
Farbenreich
|
|||||||
|
Überschüssige Länge der Faser
|
%
|
0.7~0.8
|
||||||
|
Wasserbeständig
|
Material
|
/
|
Gelee
|
|||||
|
Innere Hülle
|
Material
|
Millimeter
|
MDPE
|
|||||
|
Stärke
|
Richtwert: Minute 1,0/: 0,8/Durchschnittswert: 0,9
|
|||||||
| (Durchschnittswert) | ||||||||
|
Nicht-metallisch
|
Material
|
/
|
Glasgarn
|
|||||
|
Komponente
|
||||||||
|
Äußere Hülle
|
Material
|
Millimeter
|
MDPE
|
|||||
|
Stärke
|
Richtwert: Minute 1,8/: Durchschnittswert 1,5/: 1,6
|
|||||||
| (Durchschnittswert) | ||||||||
|
Kabeldurchmesser (Durchschnittswert)
|
Millimeter
|
11
|
11,6
|
12,2
|
13,5
|
14,8
|
16,3
|
|
|
Kabelgewicht (ungefähr)
|
kg/km
|
105
|
115
|
130
|
160
|
195
|
235
|
|
|
Max.Attenuation coefficien
|
1310mm
|
dB/km
|
0,35
|
|||||
|
1550mm
|
0,21
|
|||||||
|
Zugspannungsstärke
|
Lange Zeit
|
N
|
1000
|
|||||
|
Kurze Zeit
|
3000
|
|||||||
|
Zerstampfungsdruck
|
Lange Zeit
|
N/
|
1000
|
|||||
| 100
|
||||||||
|
Kurze Zeit
|
Millimeter |
3000
|
||||||
|
Biegungsradius
|
Statisch
|
Millimeter
|
12.5O.D.
|
|||||
|
Dynamisch
|
25 O.D.
|
|||||||
|
Temperatur
|
Installierung
|
°C
|
-20~+60
|
|||||
|
Lagerung u. Verschiffen
|
-40~+70
|
|||||||
|
Funktion
|
-40~+70
|
|||||||

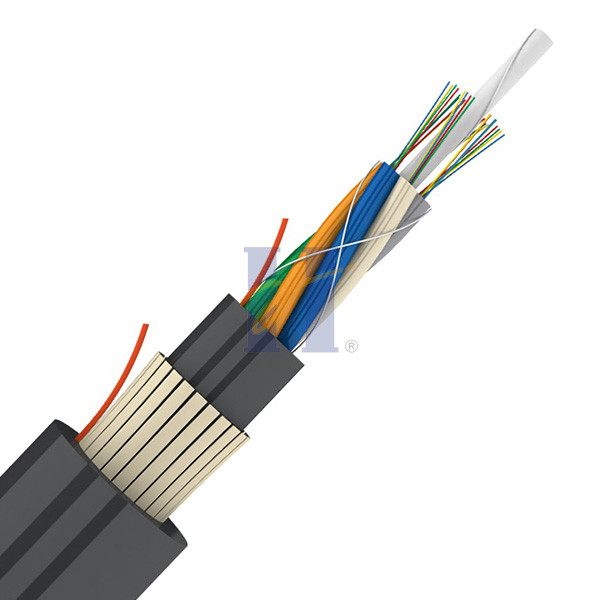

Kabelstruktur:
Eigenschaften
Kann installiert sein, ohne die Energie abzustellen
Leichtgewichtler und kleiner Durchmesser, welche die Last verursacht durch Eis und Wind und die Last auf Türmen und backprops verringert
Große Spannlängen
Gute Leistung der Dehnfestigkeit und der Temperatur
Bogen-Abnutzung-beständig am jecket
Die Gebrauchsdauerspanne ist 30 Jahre
Standardtrommellänge
2000m/drum, 4000m/drum
Faserspezifikation
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Verminderung | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bandbreite (Klasse A) | @850nm | ≥500 MHZ·Kilometer | ≥200 MHZ·Kilometer | ||
| @1300nm | ≥1000 MHZ·Kilometer | ≥600 MHZ·Kilometer | |||
| Numerische Öffnung | 0.200±0.015NA | 0.275±0.015NA | |||
| Kabel-Grenzwellenlänge λcc | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are Sie tradning Firma oder Hersteller?
Wir sind der Hersteller mit der Erfahrung 30 Jahre, wir werden spezialisiert auf die Forschung, Entwicklung und Produktion des Lichtwellenleiters. Unsere Fabrik ist in Chengdu-Stadt, willkommen, uns zu besuchen!
Q2.About die Qualität?
Wir werden prüften alle Fasern wenn fertige Produktion vor Lieferung.
Nach Preisbestätigung können Sie fordern, damit freie Proben unsere Qualität überprüfen.
Q3.Can Sie kleinen Auftrag annehmen?
Ja ist kleiner Auftrag verfügbar. Wir stützen neues Projekt unserer Kunden, wie wir wissen, dass Geschäft immer vom kleinen Auftrag ist.
Q4.What ist Ihre Lieferfrist?
Normalerweise über Werktage 3-7days, hängt es hauptsächlich von der Auftragsquantität ab.
Aber pls werden versichert, dass wir Ihre Waren so bald wie möglich nach Ihrer Zahlung vereinbaren.
Q5.Can Sie kundengebundene Produkte und Logo liefern?
Ja begrüßen wir den Soem-Service. Wir können Ihr Logo auf dem Produkt drucken. Jede mögliche Idee von Ihnen ist verfügbar.
