Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: ADSS-144B1.3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
144 LWL - Kabel des Kern-Lichtwellenleiter-ADSS im Freien alles dielektrische selbsttragende Kabel |
Faseranzahl: |
Kern 144 |
Faser-Art: |
G652D |
Spanne: |
200m |
Stärkemitglied: |
FRP u. Kevlar |
loses Rohrmaterial: |
PBT |
Zerstampfung: |
3000N/100mm |
Trommellänge: |
2km oder 4km/drum |
Produktname: |
144 LWL - Kabel des Kern-Lichtwellenleiter-ADSS im Freien alles dielektrische selbsttragende Kabel |
Faseranzahl: |
Kern 144 |
Faser-Art: |
G652D |
Spanne: |
200m |
Stärkemitglied: |
FRP u. Kevlar |
loses Rohrmaterial: |
PBT |
Zerstampfung: |
3000N/100mm |
Trommellänge: |
2km oder 4km/drum |

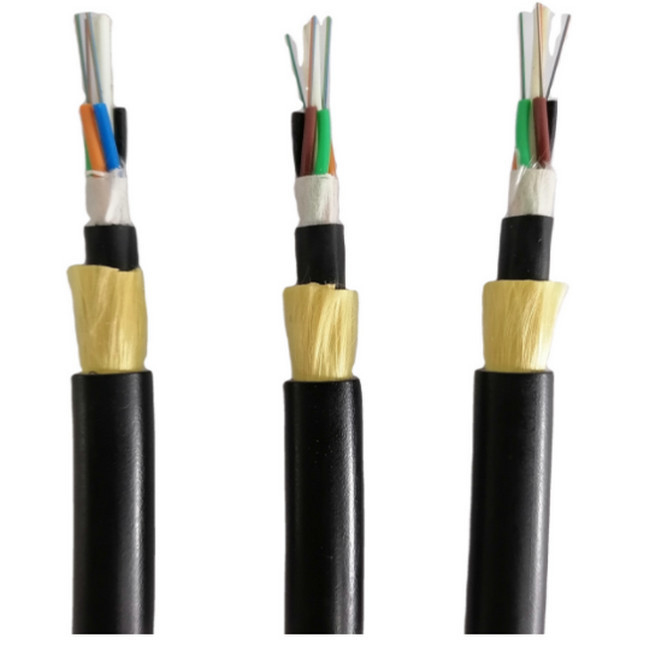

144 LWL - Kabel des Kern-Lichtwellenleiter-ADSS im Freien alles dielektrische selbsttragende Kabel
Beschreibung
ADSS-Kabel wurde von einem militärischen leichten schroffen dislozierbaren Kabel des Feldes (LRD) entwickelt. Mit den ununterbrochenen Verbesserungen wird es jetzt kurz überspannt Luftinstallationen-typisch auf StraßenrandNetzverteilungspfosten verwendet. Da das ADSS-Kabel nicht-metallisch ist, ist es für Anwendungen nahe Hochspannungsnetzverteilungslinien ideal, für die es ein Standard geworden ist. Unter Verwendung der Einmodenfasern und der hellen Wellenlängen auch nicht von 1310 Nanometer oder von 1550 Nanometer, sind Stromkreise bis 100 Kilometer lang ohne Verstärker möglich. Normalerweise wurde ADSS in 48 und 96 Kernen verwendet. Ist hier eine Skizze eines normalen ADSS Verkabelns.
Technische Spezifikation
| Faseranzahl | Struktur | Fasern pro Rohr | Loser Rohrdurchmesser (Millimeter) | Csm-Durchmesser/Auflagendurchmesser (Millimeter) | Nenndicke des Außenmantels (Millimeter) | Kabeldurchmesser Höhe (Millimeter) | Kabelgewicht (kg/km) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1,7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1,7 | 14.5±0.3 | 175 |
Kabelstruktur:
Anwendung
1. Loser Rohrentwurf
Stabile Leistung und Kompatibilität mit allen allgemeinen Faserarten
2. selbsttragend
Anstelle Aramid-Garns oder des Glasgarns gibt es keine Unterstützung oder erforderten Aufhängedraht.
&jacket 3.Track-resistant verfügbar
Für 10KV und 35KV Stromleitungen kann Polyäthylen (PET), für 110KN benutzen und 220KN Stromleitung, muss durch die äußere Hülle der Korrosionsbeständigkeit (AN).
4.Sutable für Luftselbstunterstützungsinstallation
Standardtrommellänge
2000m/drum, 4000m/drum
Faserspezifikation
| Einzelteil | Einheit | Spezifikation | |
| Faser-Art | G.652D | ||
| 1310nm | Millimeter | 9.2±0.4 | |
| Felddurchmesser | 1550nm | Millimeter | 10.4±0.8 |
| Manteldurchmesser | Millimeter | 125.0±1 | |
| Umhüllungsnichtkreisförmigkeit | % | ≤1.0 | |
| Kern/Umhüllungsexzentrizität | Millimeter | ≤0.5 | |
| Beschichtender Durchmesser | Millimeter | 245±5 | |
| Beschichtende Nichtkreisförmigkeit | % | ≤6.0 | |
| Beschichtungs-/Umhüllungsexzentrizität | Millimeter | ≤12.0 | |
| KabelGrenzwellenlänge | Nanometer | ≤1260 | |
| 1310nm | dB/km | ≤0.36 | |
| Dämpfungskonstante | 1550nm | dB/km | ≤0.22 |
| Beweisdruckniveau | kpsi | ≥100 | |
FAQ
Q1: Sind Sie eine Fabrik oder Handelsgesellschaft?
Bestimmt sind wir wirkliche Fabrik, die Berufs ist, wenn es verschiedene Arten von Quadratmetern der outdoor&indoor Faser-Lichtleiterkabel with10000 herstellt, die Anlage area.we Sie zum Besuchen uns herzliches sind!
Q2: Wie kann ich Sie kennen Preis?
Wir zitieren normalerweise innerhalb, 24 Stunden nachdem wir Ihre Untersuchung erhalten (ausgenommen Wochenende oder Feiertage) wenn Sie sehr dringend, den Preis zu kennen, pls mich oder verschicken mich anrufen oder auf andere Arten, damit wir Ihnen sehr schnelles Zitat geben können.
Darüber hinaus wenn Sie Preis sehr accutately kennen möchten, schicken pls mir Ihren spezifischen Bedarf, es ist besser Sie haben die technischen Spezifikationen, den spezifischeren genaueren Preis der Informationen given.the, den, können wir anbieten Sie!
Q3: Könnte ich Proben von Ihnen kaufen?
Selbstverständlich denke ich, dass dieses ausgezeichnete Weise ist, damit Sie uns kennen und die Produkte kennen, die wir direkt anbieten, wenn wir die erste Zusammenarbeit haben!
Q4: Können Sie Soem-Produkt unter unsere Marke stützen?
ja stützen wir Soem-Service, können wir Ihr Logo drucken und Kennzeichen auf dem Kabel, Kasten entsprechend Ihren Ideen so pls kümmern nie, sich um mir Ihren Anforderungen zu sagen
Q5: Können Sie kleinen Auftrag annehmen?
Selbstverständlich ist kleiner Auftrag normalerweise unser MOQ ist 1000meter verfügbar.
Q6: Wie können wir Qualität garantieren?
Immer Endprüfung vor Versand
