Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: ADSS-48B1.3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produkt-Name: |
LWL - Kabel-Luftlichtwellenleiter des Wasser-beständiger 48 Kern-500m der Spannen-OFC ADSS |
Faseranzahl: |
Kern 4 -144 |
Faserart: |
G652D |
Länge: |
2km/drum oder besonders angefertigt |
Jackenfarbe: |
Schwarz |
Stärke-Mitglied: |
FRP |
Spanne: |
Über 100m |
Installation: |
Selbst-Unterstützung von der Luft |
Produkt-Name: |
LWL - Kabel-Luftlichtwellenleiter des Wasser-beständiger 48 Kern-500m der Spannen-OFC ADSS |
Faseranzahl: |
Kern 4 -144 |
Faserart: |
G652D |
Länge: |
2km/drum oder besonders angefertigt |
Jackenfarbe: |
Schwarz |
Stärke-Mitglied: |
FRP |
Spanne: |
Über 100m |
Installation: |
Selbst-Unterstützung von der Luft |
LWL - Kabel-Luftlichtwellenleiter des Wasser-beständiger 48 Kern-500m der Spannen-OFC ADSS
Beschreibung
ADSS-Kabel ist lose das angeschwemmte Rohr. Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das vom hohen Modulplastik hergestellt wird. Die Rohre arefilled mit einer wasserbeständigen Füllmasse. Die Rohre (und die Füller) werden um ein FRP (faserverstärkter Plastik) als nicht-metallisches zentrales Stärkemitglied in eine kompakte und Kreiskabelseele angeschwemmt. Nachdem die Kabelseele mit Füllmasse gefüllt ist. sie wird mit dünner innerer Hülle des PET (Polyäthylen) bedeckt. Nach angeschwemmter Schicht aramid werden Garne über der inneren Hülle als Stärkemitglied angewendet, wird das Kabel mit PET oder (an der kriechstromfesten) äußeren Hülle abgeschlossen.
Technische Spezifikation
| Kabelstruktur | Name | ADSS-48B1-PE-100 |
| FRPCenter verstärken Mitglied | 2.0mm | |
| Faserfüllmasse | 2.2±0.1mm | |
| PET außerhalb der Stärke | 1.8±0.2mm | |
| Kabeldurchmesser | 10.0±0.3mm | |
| Kabelgewicht | 85±10%kg/km | |
| Loses Rohr nurmber | 4Fo | |
| Faseranzahl des Rohrs | 12fibers | |
| Lose Rohrfarbe | Blau, orange, grün, Brown, | |
| Farbe aus optischen Fasern | Blau, orange, grün, Brown, Grau, natürlich, rot, schwarz, gelb, purpurrot, rosa, Aqua. |
Eigenschaften
Zerquetschen Sie Widerstand und Flexibilität, die folgenden Maße werden, das wasserdichte Kabel sicherzustellen genommen
100% Kabelseelefüllung, lose Rohrfüllmasse
Gute mechanische und Temperaturleistung
Hochfestes loses Rohr, das die beständige Hydrolyse ist
Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
Einzelner faserverstärkter Plastik als das zentrale Stärkemitglied

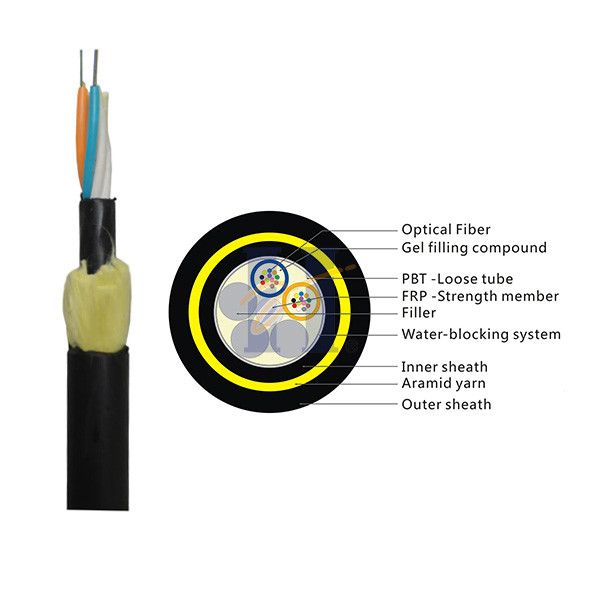

Kabelstruktur:
Standardtrommellänge
2000m/drum, 4000m/drum u. 6000m/drum
Anwendung
Passend für legende Luftmethode
Lagerung/Betriebstemperatur: -40℃~+70℃
Faserspezifikation
| Einzelteile | Einheit | Spezifikation | |
| G652D | |||
| Felddurchmesser | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Manteldurchmesser | um | 124.8±0.7 | |
| Umhüllungs-Nicht-Kreisförmigkeit | % | ≤0.7 | |
| Kernumhüllende Exzentrizität | um | ≤0.5 | |
| Beschichtender Durchmesser | um | 245±5 | |
| Beschichtende Nicht-Kreisförmigkeit | % | ≤6.0 | |
| Umhüllung-Beschichtungs-Exzentrizität | um | ≤12 | |
| Kabel-Grenzwellenlänge | Nanometer | acc≤1260 | |
| Verminderung (Maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
4-144 Kern ADSS Lichtwellenleiter
| Faseranzahl | Struktur | Fasern pro Rohr | Loser Rohrdurchmesser (Millimeter) | Csm-Durchmesser/pad-Durchmesser (Millimeter) | Nenndicke des Außenmantels (Millimeter) | Kabeldurchmesser (Millimeter) | Kabel-Gewicht (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Anmerkungen
Normalerweise befestigen wir nur den Prüfbericht über das Verpacken, aber Ihr Antrag ist auch verfügbar. Zum Beispiel:
A.Company-Name
B.Gross-/Netgewicht
C.Fiber-Art
D.Cable-Länge
