Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: ADSS-60B1.3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
Kern 60 aller dielektrisches selbsttragendes ADSS-LWL - Kabel-obenliegende Lichtwellenleiter im Frei |
Faseranzahl: |
Kern 60 |
Faser-Art: |
G652D |
Spanne: |
150m |
Jacke: |
PET |
Struktur: |
Angeschwemmtes loses Rohr |
Betriebstemperatur: |
-40 | +60 C |
Zertifizierung: |
ISO 9001 |
Produktname: |
Kern 60 aller dielektrisches selbsttragendes ADSS-LWL - Kabel-obenliegende Lichtwellenleiter im Frei |
Faseranzahl: |
Kern 60 |
Faser-Art: |
G652D |
Spanne: |
150m |
Jacke: |
PET |
Struktur: |
Angeschwemmtes loses Rohr |
Betriebstemperatur: |
-40 | +60 C |
Zertifizierung: |
ISO 9001 |
Kern 60 aller dielektrisches selbsttragendes ADSS-LWL - Kabel-obenliegende Lichtwellenleiter im Freien
Beschreibung
ADSS-Kabel sind für Installation im Freien entlang Stromleitungen, Eisenbahn oder Telekommunikationskabeln auf Pfosten oder Gittermasten bestimmt. Das Kabel ist selbsttragend und erfordert keinen Boten oder Auspeitschungsdraht für das Reparieren. Es gibt keine metallischen Komponenten, die im Kabel benutzt werden und hat ein Bahn-beständiges Hüllenmaterial für Installation auf den mittleren und Hochspannungslinien.
Technische Spezifikation
| Kabelart | ADSS-24B1 | ADSS-48B1 | |||||
| Element | -- | 6 | 6 | ||||
| Zentrales Stärke-Mitglied | Material | Fiberglas verstärken mit Plastik (FRP) | |||||
| Loses Rohr | Material | Polybutelene-Terephthalat (PBT) | |||||
| Durchmesser | Nom.2.1 Millimeter | Nom.2.3 Millimeter | |||||
| -- | 4 Fasern pro Rohr | 8 Fasern pro Rohr | |||||
| Füllmasse im losen Rohr | Material | Thixotropes Gelee | |||||
| Innere Hülle | Material | Schwarzes MDPE | |||||
| Stärke | Nom.0.9 Millimeter | ||||||
| Stärke-Mitglied | Material | Aramid-Garne | |||||
| Äußere Hülle | Material | HDPE | |||||
| Stärke | Nom.1.7 Millimeter | ||||||
| Spanne | m | 100 | 150 | 250 | 100 | 150 | 250 |
| Gesamtdurchmesser | Millimeter | 12 | 12 | 12,1 | 12,6 | 12,7 | 12,8 |
| Gewicht | kg/km | 98 | 98 | 100 | 110 | 111 | 114 |
| Max.Tensile-Stärke | N | 2000 | 2200 | 3200 | 2250 | 2450 | 3550 |

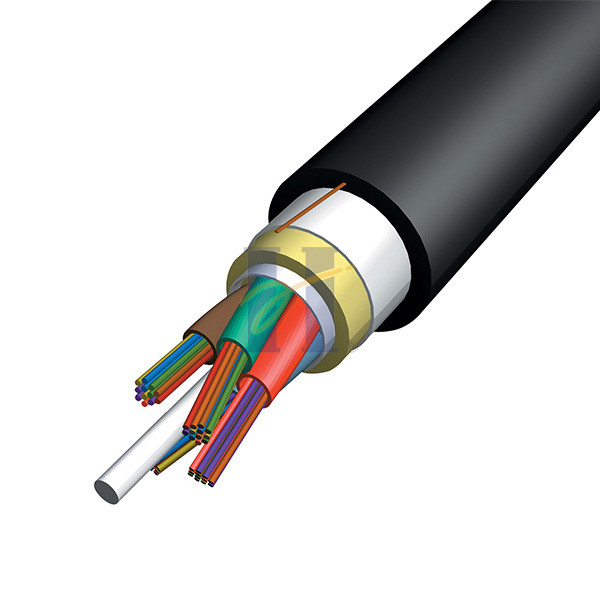

Kabelstruktur:
Eigenschaften
Passend für Gebrauch auf Verteilung und Hochspannungsfernleitungen
Erfordert keinen Aufhängedraht -- völlig selbsttragend
Installation des einzelnen Durchlaufs -- kein Bote, kein Auspeitschungsdraht -- schneller und preiswerter
Kabel wird unter Verwendung der trockenen Kerntechnologie, deshalb der nicht unordentlichen Überschwemmungsmittel wasser-blockiert
Entwurfsdetails für Spannlängen bis 1500ft (457m) und Faseranzahlen bis 432
Fertigt verfügbares für größere Spannlängen oder andere Faseranzahlen kundenspezifisch an
Volle Linie der Zubehör-Hardware verfügbar für eine „System“ Lösung
Bahn-beständiger Außenmantel verfügbar für Installationen auf Hochspannungslinien, wohin Raumpotentiale bis zu 25kV erreichen
Gel-gefüllte Pufferrohre sind SZ, das für einfachen Mittelspannenzugang angeschwemmt wird
Standardtrommellänge
2000m/drum, 4000m/drum
Faserspezifikation
| Kategorie | Beschreibung | Spezifikationen | |
| G.652D | |||
| Optische Spezifikationen | Verminderung | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| Verminderungsunstimmigkeit | DB ≤0.05 | ||
| Verminderung gegen Wellenlänge | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| Nullstreuungs-Wellenlänge | 1300~1324nm | ||
| Nullstreuungs-Steigung | ≤0.092ps/(nm2.km) | ||
| Streuung | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| Polarisations-Modus-Streuung (PMD) | ≤0.2ps/km1/2 | ||
| Kabel-Grenzwellenlänge (λcc) | ≤1260nm | ||
| Effektives Gruppen-Brechungsindex | @1310nm | 1,4675 | |
| @1550nm | 1,4681 | ||
| Makrobiegungsverlust (30mm Radius, 100turns) 1625nm | DB ≤0.1 | ||
| Geometrisch | Felddurchmesser | @1310nm | 9.2±0.6μm |
| Spezifikationen | @1550nm | 10.4±0.8μm | |
| Manteldurchmesser | 125±1μm | ||
| Umhüllungs-Nicht-Kreisförmigkeit | ≤1.0% | ||
| Beschichtender Durchmesser | 245±7μm | ||
| Beschichtungs-/Umhüllungs-Exzentrizität | ≤8μm | ||
| Kern/Umhüllungs-Exzentrizität | ≤0.8μm | ||
| Mechanisch | Abnahmeprüfungsniveau | ≥1.0% | |
| Spezifikationen | Faser-Locken-Radius | ≥4.0m | |
| Beschichtende Streifen-Höchstkraft | 1.3~8.9N | ||
FAQ
1. Sind Sie die wirkliche Fabrik?
Ja sind wir die wirkliche Fabrik mit 30 Jahren Lichtwellenleiterfertigungserfahrung.
2. Was ist Ihre Fasermarke?
Fasermarken einschließlich: YOFC u. CDSEI (eine gemeinsame Marke von Sumitomo u. von lokaler Firma)
3. Was ist Ihre Hauptprodukte?
ADSS, OPGW, geblasenes Kabel der Luft (einschließlich EPFU-, MINI- u. Mikrokabel), on-line-Überwachungsanlage der Hochspannungshochspannungsleitung
4. Was ist Ihre Lieferfrist?
Normalerweise 7 Tage
5. Haben Sie Verteiler in anderem Land oder inländisch?
Bis jetzt verkaufen wir unsere Produkte an Kunden direkt. Und Fabrikpreis konnte angeboten werden.
6. Zahlung
Für große Aufträge: T/T durch moderne Ablagerung
Für kleine Aufträge: T/T, Western Union und Paypal sind annehmbar.
7. Verschiffen u. Lieferung
Für große Aufträge: durch Meer (LCL oder FCL)
Für kleine Aufträge: durch Meer (LCL), auf dem Luftweg oder durch Kurierdienste, irgendwelche von, welchem optional ist.
