Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: EPFU-4G657A1-PE1.15
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10km
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
Mikrolichtwellenleiter der FTTx-Luft-geblasener Faser-Installations-4 G652D EPFU |
Zahl von Fasern: |
4F |
Faserklasse: |
G.652D |
Faserart: |
Singlemode |
Durchmesser: |
1.15mm±0.05mm |
Aller Nichtleiter: |
JA |
Anwendung: |
FTTX |
Microduct zum durchzubrennen: |
5/3mm HDPE |
Geblasener Abstand: |
1000m |
Produktname: |
Mikrolichtwellenleiter der FTTx-Luft-geblasener Faser-Installations-4 G652D EPFU |
Zahl von Fasern: |
4F |
Faserklasse: |
G.652D |
Faserart: |
Singlemode |
Durchmesser: |
1.15mm±0.05mm |
Aller Nichtleiter: |
JA |
Anwendung: |
FTTX |
Microduct zum durchzubrennen: |
5/3mm HDPE |
Geblasener Abstand: |
1000m |

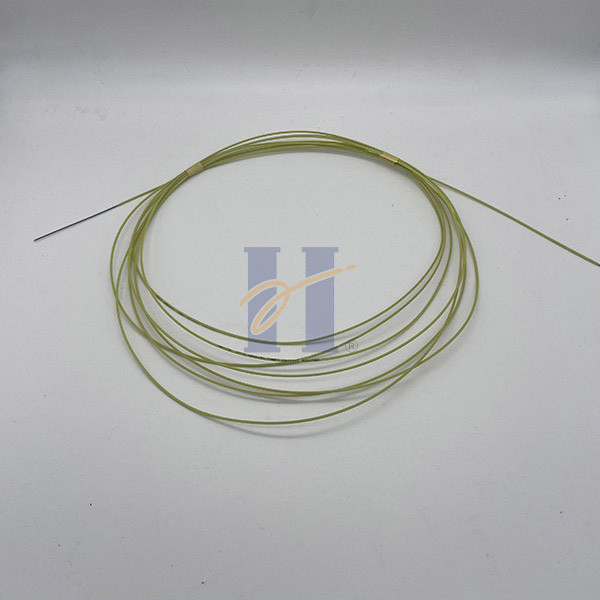

Mikrolichtwellenleiter der FTTx-Luft-geblasener Faser-Installations-4 G652D EPFU
Beschreibung
Luft-geblasene Fasern (ABF oder EPFU) sind recht dünne Einheiten aus optischen Fasern mit einem Durchmesser von nur 1,15 bis 2.1mm. Trotz des super Entwurfs mit kleinem Durchmesser hat jede Luft-geblasene Faser eine Kapazität von 2 bis 24 Fasern, einschließlich singlemode und Multimodefaser. Luft-geblasene Fasern können in alle Arten microducts von 2 bis 6mm innerem Durchmesser installiert sein. Es ist für Tropfenverbindungen in der Faser zu den Installationen des Ausgangs (FTTH) besonders passend.
Technische Spezifikation:
| Einzelteile | Wert | |
| Glasfaser | G652D | |
| Faserart | Monomode- | |
| Zahl der Faser | Faser 4 | |
| Äußeres Hüllenmaterial | Polyäthylen | |
| Kabelnenndurchmesser (±0.05mm) | 1.15mm | |
| Verkabeln Sie ca. Gewicht (kg/km) | 1 | |
| Luft-Schlag | Ausrüstung: PR140, Rohr: 5/3.5mm, Gebläsedruck: ≤10bar, Typische Schlaglänge: 1000m |
|
| Anwendbares microduct | 5/3.5mm | |
Umwelt-Leistung
| Test | Prüfmethode | Prüfparameter | Produktbeschreibung |
| Wasser tränkt | Iec 60794-5 | 1000 Stunden im Wasser, 18°C/22°C | Test nach Tempzyklus Änderung £0.25 dB/km während und nach Test |
| Temperatur-Zyklus | Iec 60794-1-2-F1 (3 Zyklen) |
+20°C, – 20°C, +60°C | Verminderungserhöhung während und nach Test OM1: ≤0.25dB/km, OM2,3,4: ≤0.40dB/km |
| Feuchter Hitze-Zyklus | Iec 60068-2-38 (10 Zyklen) |
25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Verminderungserhöhung während und nach Test ≤0.25dB/km |
Faserspezifikation:
| Eigenschaften | Spezifizierte Werte | Einheiten | |
| Manteldurchmesser | 125.0±1.0 | µm | |
| Umhüllungsnichtkreisförmigkeit | ≤1.0 | % | |
| Beschichtender Durchmesser | 245.0±10.0 | µm | |
| Beschichtung-Umhüllungsexzentrizität | ≤12.0 | µm | |
| Beschichtende Nichtkreisförmigkeit | ≤6.0 | % | |
| Kernumhüllende Exzentrizität | ≤0.8 | µm | |
| Winden | ≥4 | m | |
| Beweisdruck | ≥0.69 | GPa | |
| Beschichtende Streifenkraft | Durchschnittswert | 1.0-5.0 | N |
| Höchstwert | 1.3-8.9 | N | |
| Verbiegender Makroverlust | Ф60mm, 100 Kreise, an 1550nm | ≤0.05 | DB |
| Ф32mm, Kreise 1, an 1550nm | ≤0.05 | DB | |
Kabelstruktur:
1. Fasern 2. Harz 3. Füller 4. Nuten 5. HDPE-Jacke
Standards:
| ITU-T G.652.D | Eigenschaften einer Monomode--Glasfaser und -kabels |
| ANSI/TIA/EIA 598-C | Faseroptikkabel-Farbkennzeichnung |
| Iec-60794-1-2:2017 | Faseroptikkabel - Teil 1-2: Fachgrundspezifikation - grundlegend LichtleiterkabelTestverfahren - Generalanleitung |
| Iec-60068-2-38:2009 | Prüfung unter umgebungsbedingter Beanspruchung - Teil 2-38: Tests - Test Z/AD: Zusammengesetzte Temperatur/zyklischer Test der Feuchtigkeit |
| RoHS | Beschränkung von den Gefahrstoffen - konform |
Standardtrommellänge
2km/pan, 4km/pan u. 6km/pan
Faserfarbe: (Unterstützung kundengebundene Farbe)
| Farbe | 1.blue | 2.orange | 3.green | 4.brown |
Kabeltextdruck: (Unterstützung kundengebundener Text)
[Meter] HUIYUAN FU 4 G652D [Trommel nein] [Datum-Monat-jährig]
Verpackende Details:
| Faseranzahl |
Länge |
Verpackende Größe |
Bruttomasse |
| 4 G652D | 2km/drum | 510*510*200mm | 8kg |
| 4km/drum | 510*510*200mm | 10kg | |
| 6km/drum | 510*510*300mm | 12kg |
