Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: EPFU-4G652D-1.15
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10km
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
Geblasenes LWL - Kabel des Kernes G652D EPFU des Luft-geblasenes Lichtwellenleiter-4 |
Faseranzahl: |
4 Kern |
Faser: |
G652D |
Kabel-Durchmesser: |
1.15mm±0.03mm |
Kabelgewicht: |
1kg/km |
Hüllenmaterial: |
Alles neue HDPE |
Anwendung: |
für Innengebrauch Netz |
Schlagabstand: |
1000 Meter |
Produktname: |
Geblasenes LWL - Kabel des Kernes G652D EPFU des Luft-geblasenes Lichtwellenleiter-4 |
Faseranzahl: |
4 Kern |
Faser: |
G652D |
Kabel-Durchmesser: |
1.15mm±0.03mm |
Kabelgewicht: |
1kg/km |
Hüllenmaterial: |
Alles neue HDPE |
Anwendung: |
für Innengebrauch Netz |
Schlagabstand: |
1000 Meter |

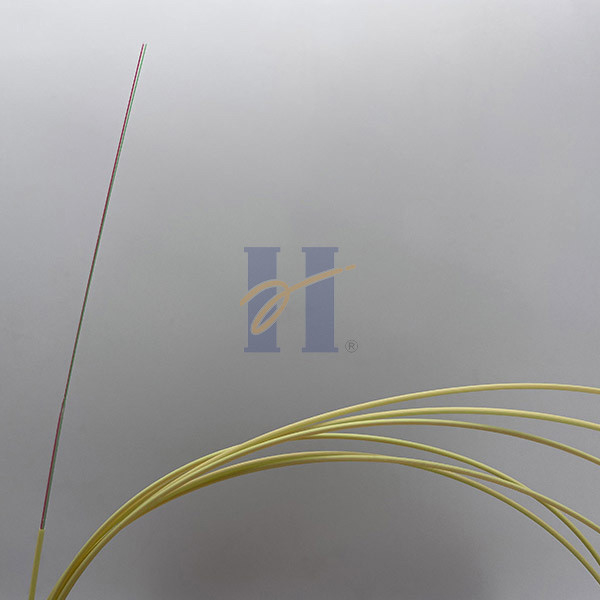

Geblasenes LWL - Kabel des Kernes G652D EPFU des Luft-geblasenes Lichtwellenleiter-4
Beschreibung
Huiyuans der Faser-Einheit Luft sind geblasene Kabel (EPFU) eine Familie von MikroCanalisationskabeln für microducts von bis 3.5mm im inneren Durchmesser. Es ist ein Leichtbauweiselichtwellenleiter mit dem Superkleinen durchmesser, völlig dielektrisch, trockener und gelber HDPE-Jacke aller. Die Kabelfasern werden unter EIA/TIA-598 kodiert, oder Sie konnten Ihre eigene Farbe besonders anfertigen. Jedes Kabel enthält bis 24 Fasern, die durch eine weiche Acrylatschicht geschützt werden. Die Kabel werden für Installation bestimmt, indem man Luftdurchbrennt.
Technische Spezifikation:
| Einzelteile | Wert | |
| Glasfaser | G652D | |
| Faserart | Monomode- | |
| Zahl der Faser | Faser 4 | |
| Äußeres Hüllenmaterial | Polyäthylen | |
| Kabelnenndurchmesser (±0.05mm) | 1.15mm | |
| Verkabeln Sie ca. Gewicht (kg/km) | 1 | |
| Dehnfestigkeit des Maximums | Kurze Zeit | 9N |
| Temperaturspanne | Installation | -10℃ zu +40℃ |
| Lagerung | -20℃ zu +60℃ | |
| Operation | -20℃ zu +60℃ | |
Schlagtest:
| Faseranzahl | 4F |
| Standardrohr | 5.0/3.5 Millimeter |
| Luftdruck | 10bar |
| Typischer Schlagabstand | 1000 m |
| Typische Schlagzeit | Minute 20 |
Faserspezifikation:
| Eigenschaften | Parameter | Einheiten | |
| Felddurchmesser | an 1310nm | 9.2±0.4 | µm |
| an 1550nm | ± 10,4 0,6 | Millimeter | |
| Dämpfungskonstante | an 1310nm | ≤0.40 | dB/km |
| an 1550nm | ≤0.30 | dB/km | |
| Manteldurchmesser | 125.0±1.0 | µm | |
| Umhüllungsnichtkreisförmigkeit | ≤1.0 | % | |
| Beschichtender Durchmesser | 245.0±10.0 | µm | |
| Beweisdruck | ≥0.69 | GPa | |
| Beschichtende Streifenkraft | Durchschnittswert | 1.0-5.0 | N |
| Höchstwert | 1.3-8.9 | N | |
| Verbiegender Makroverlust | Ф60mm, 100 Kreise, an 1550nm | ≤0.05 | DB |
| Ф32mm, Kreise 1, an 1550nm | ≤0.05 | DB | |
Kabelstruktur:
1. Glasfaser 2. Harz 3. Füllerfasern 4. Nut 5. HDPE-Hülle
Standards:
| ITU-T G.652.D | Eigenschaften einer Monomode--Glasfaser und -kabels |
| ANSI/TIA/EIA 598-C | Faseroptikkabel-Farbkennzeichnung |
| Iec-60794-1-2:2017 | Faseroptikkabel - Teil 1-2: Fachgrundspezifikation - grundlegend LichtleiterkabelTestverfahren - Generalanleitung |
| Iec-60068-2-38:2009 | Prüfung unter umgebungsbedingter Beanspruchung - Teil 2-38: Tests - Test Z/AD: Zusammengesetzte Temperatur/zyklischer Test der Feuchtigkeit |
| Iec-60794-5:2014 | Faseroptikkabel - Teil 5: Rahmenspezifikation - Microduct, das für Installation durch den Schlag verkabelt |
Standardtrommellänge
2000m/drum, 4000m/drum u. 6000m/drum
Nehmen Sie auch kundengebundene Trommellänge an
Faserfarbe: (Unterstützung kundengebundene Farbe)
| Nein. | 1 | 2 | 3 | 4 |
| Farbe | Blau | Orange | Grün | Brown |
Kabeltextdruck: (Unterstützung kundengebundener Text)
[Metermarkierung] HYOC EPFU 4 G652D [Trommel-Nr.] [Monat-jährig]
Verpackende Details:
| Faseranzahl |
Länge (m/drum) |
Verpackende Größe (Millimeter) |
Bruttomasse (kg/drum) |
| 4 Fasern | 2000m/drum | 510*510*200mm | 8kg |
| 4000m/drum | 510*510*200mm | 10kg | |
| 6000m/drum | 510*510*300mm | 12kg |
