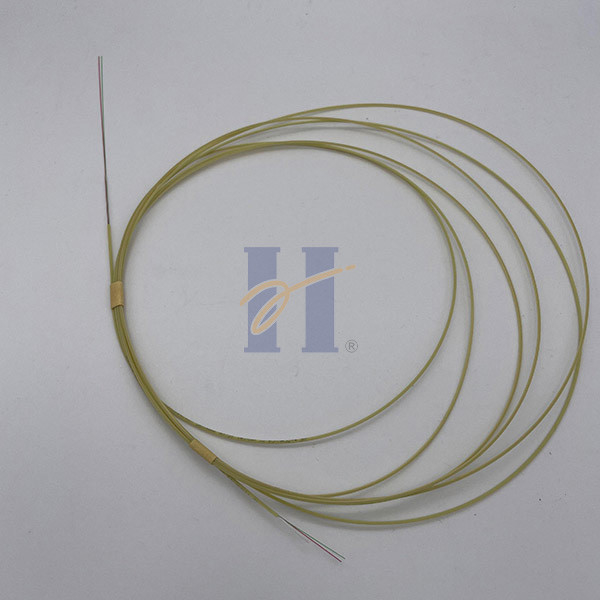

1KM Schlag2 Lichtwellenleiter-Monomode- G657A1 des Kern-FTTH

Produkt-Details

Herkunftsort: Chengdu, China

Markenname: HUIYUAN

Zertifizierung: ISO9001

Modellnummer: EPFU-2B6A1-1.18mm

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 10km

Preis: negotiable

Verpackung Informationen: Hölzerne Trommel

Lieferzeit: 5 bis 20 Werktage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,

Versorgungsmaterial-Fähigkeit: 5000Km/Month

Erhalten Sie besten Preis
Hervorheben:

1KM Schlag2 Kern ftth Kabel

,

2 Kern ftth Kabel Monomode- G657A1

,

ftth Lichtwellenleiter G657A1

Produktname:
1KM Schlagfaser-Singlemode und Lichtleiterkabel des abstands-2 Kern-EPFU in mehreren Betriebsarten
Faseranzahl:
Faser zwei
Faser:
Monomode- G657A1
Kabel-Durchmesser:
1.18mm
Kabelgewicht:
1kg/km
Microduct zum durchzubrennen:
3/2.1mm u. 5/3.5mm
Geblasener Abstand:
1 Kilometer
Anwendung:
Faser zum Haus
Produktname:
1KM Schlagfaser-Singlemode und Lichtleiterkabel des abstands-2 Kern-EPFU in mehreren Betriebsarten
Faseranzahl:
Faser zwei
Faser:
Monomode- G657A1
Kabel-Durchmesser:
1.18mm
Kabelgewicht:
1kg/km
Microduct zum durchzubrennen:
3/2.1mm u. 5/3.5mm
Geblasener Abstand:
1 Kilometer
Anwendung:
Faser zum Haus
1KM Schlag2 Lichtwellenleiter-Monomode- G657A1 des Kern-FTTH

1KM Schlagfaser-Singlemode und Lichtleiterkabel des abstands-2 Kern-EPFU in mehreren Betriebsarten


Beschreibung

Erhöhte Leistungs-Faser-Einheit (EPFU) ist für den Schlag in 5/3.5mm microduct bestimmt. Super kleines Faserbündel wird mit einer speziellen entworfenen HDPE-Jacke hergestellt, um Schlagleistung der Luft zu erhöhen. Es wird speziell für geblasene Faseranwendungen ausgeführt. Die Glasfasern werden durch inneres Acrylat und äußeres härteres HDPE vor äußerer Beschädigung geschützt.

Technische Spezifikation:

Einzelteile Spezifikation
Faseranzahl 2
Glasfaser G.657.A1
Hüllenmaterial Polyäthylen
Verminderung (dB/km) 0,40 @1310nm u. 0,30 @1550nm
Dehnfestigkeit des Maximums Kurze Zeit (N) W*G
Max. Zerstampfungswiderstand Kurze Zeit (N/100mm) 100
Min., Biegungsradius Dynamisch 20mal des Kabeldurchmessers
Statisch 10mal des Kabeldurchmessers
Temperaturspanne Installation (℃) -10 ZU +40℃
Lagerung (℃) -20 ZU +60℃
Operation (℃) -20 ZU +60℃
Luft-Schlag Ausrüstung: PR140, Rohr: 5/3.5mm, Gebläsedruck: ≤8bar,
Typische Schlaglänge: 1000m


Kabeltest

Einzelteil Details
Biegeversuch des Kabels Prüfmethode: Übereinstimmung mit Iec 60794-1-21-E11B
Dorn-Durchmesser: 65mm
Zahl des Zyklus: 3 Zyklen
Testergebnis: Zusätzliche Verminderung ≤0.1dB an 1550nm.
Nach Test kein Hüllenknacken und kein Faserbruch.
Biegen/wiederholter Biegeversuch Prüfmethode: Übereinstimmung mit Iec 60794-1-21 - E8/E6
Masse des Gewichts: 500g
Verbiegender Durchmesser: 20 x-Durchmesser des Kabels
Auswirkungsrate: ≤ 2 sek/Zyklus
Zahl von Zyklen: 20
Testergebnis: Zusätzliche Verminderung ≤0.1dB an 1550nm.
Nach Test kein Hüllenknacken und kein Faserbruch.


Faserspezifikation:

Felddurchmesser an 1310nm 8.6±0.6 µm
an 1550nm 9,8 ± 0,8 Millimeter
Dämpfungskonstante an 1310nm ≤0.40 dB/km
an 1550nm ≤0.30 dB/km
Manteldurchmesser 125.0±1.0 µm
Umhüllungsnichtkreisförmigkeit ≤1.0 %
Beschichtender Durchmesser 245.0±10.0 µm
Beweisdruck ≥0.69 GPa
Verbiegender Makroverlust Ф20mm, Kreise 1 an 1550nm ≤0.75 DB
an 1625nm ≤1.5 DB
Ф30mm, 10 Kreise an 1550nm ≤0.25 DB
an 1625nm ≤1.0 DB


Kabelstruktur:

1KM Schlag2 Lichtwellenleiter-Monomode- G657A1 des Kern-FTTH 0
1. Faser 2. Harz 3. Füllerfaser 4. HDPE-Jacke 5. Nuten

Standards:

Der Lichtwellenleiter im Allgemeinen trifft sich oder verbessert als spät Standards:
ITU-T G.657: Eigenschaften einer verbiegenden unempfindlichen Monomode--Glasfaser und -kabels des Verlustes für das Zugangsnetz

IEC 60793-2-50 B1.3: Rahmenspezifikation für Einmodenfasern der Klasse B

IEC 60793-2-10 A1: Rahmenspezifikation für Multimodefasern der Kategorie A1

Iec 60794-1-2: Lichtwellenleiter, Teil 1-2, generische Spezifikation-grundlegende allgemeine Anleitung der LichtleiterkabelTestverfahren

Iec 60794-1-21: Lichtwellenleiter, Teil 1-21, Fachgrundspezifikation - grundlegende LichtleiterkabelTestverfahren - mechanische Testmethoden

Standardtrommellänge (Unterstützung customerized Länge)

2km/drum, 4km/drum u. 6km/drum

Auch Sie konnten customerize, Länge zu trommeln Sie Bedarf

Faserfarbe:

Nein. 1 2
Farbe Rot Grün

Auch Sie konnten Faserfarbe customerize Sie Bedarf


Kabeltextdruck: (Unterstützung kundengebundener Text)

FASER-EINHEIT 2 HUIYUAN GEBLASENES [Trommel nein] [Datum-Monat-jährig] [Meter G657A1]

Verpackende Details:

Trommellänge
(km/drum)

Trommelgröße
(Millimeter)

GW
(kg/drum)

2 510*510*200 8
4 510*510*200 10
