Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: OPGW-12B1.3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produkt-Name: |
12 Kern-obenliegende Linie optische Erdungs-Lichtwellenleiter des Edelstahl-OPGW |
Faseranzahl: |
12F |
Faserart: |
Singlemode |
Struktur: |
Edelstahl-Rohr |
Gelee: |
Gel füllte oder Gel frei |
Anwendung: |
Obenliegende Linie |
Stärke-Mitglied: |
Stahldraht |
Verpackung: |
Eisen-hölzerne Trommel |
Produkt-Name: |
12 Kern-obenliegende Linie optische Erdungs-Lichtwellenleiter des Edelstahl-OPGW |
Faseranzahl: |
12F |
Faserart: |
Singlemode |
Struktur: |
Edelstahl-Rohr |
Gelee: |
Gel füllte oder Gel frei |
Anwendung: |
Obenliegende Linie |
Stärke-Mitglied: |
Stahldraht |
Verpackung: |
Eisen-hölzerne Trommel |
12 Kern-obenliegende Linie optische Erdungs-Lichtwellenleiter des Edelstahl-OPGW
Beschreibung
Faseroptische zusammengesetzte obenliegende Erdung (OPGW) ist eine obenliegende Erdung, die Glasfaser enthält. Sie hat mehrfache Funktionen wie obenliegende Erdung und optische Nachrichtenübertragung. Sie wird hauptsächlich für Fernmeldeleitungen von 110KV, von 220KV, von 500KV, von 750KV und von neuem obenliegendem Hochspannungskraftübertragungssystem verwendet. Sie kann auch verwendet werden, um die vorhandenen Grundlinien des alten obenliegenden Hochspannungskraftübertragungssystems zu ersetzen, addiert die Linie der optischen Nachrichtenübertragung, überträgt Strom der kurzen Zeit und Antiblitzschutz zur Verfügung zu stellen. Andere Strukturen können auf Anfrage besonders angefertigt werden.
Technische Spezifikation
| Einzelteile | Technische Daten | ||
| Angeschwemmt | Kern, Schicht 2 der Schicht 1 | ||
| Anschwemmung von Richtung | Äußere Schicht ist rechts | ||
| Kabeldurchmesser (nominal) | 14.0mm | ||
| Kabel-Gewicht (ca.) | 688.3kg/km | ||
| Unterstützungsquerschnitt | ALS Draht | 104.7mm2 | |
| Bewertete Dehnfestigkeit (RTS) | 111.6kN | ||
| Elastizitätsmodul (E-Modul) | 149.5N /mm2 | ||
| Thermischer Verlängerungs-Koeffizient | 13.4×10-6/K | ||
| Maximaler Arbeitsdruck (40%RTS) | 44.64kN | ||
| Alltagsstress (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| DC-Widerstand an 20℃ | 0.667ohm/km | ||
| Strom der kurzen Zeit (1s, 20℃~200℃) | 8.77kA | ||
| Kurze Zeit gegenwärtige Kapazität (I2t) | 77.0kA ² s | ||
| Minimaler Biegungsradius | Installation | 30mal des Kabeldurchmessers | |
| Operation | 15mal des Kabeldurchmessers | ||
| Temperaturspanne | Installation | -20℃~+60℃ | |
| Lagerung u. Verschiffen | -40℃~+70℃ | ||
| Operation | -40℃~+70℃ | ||

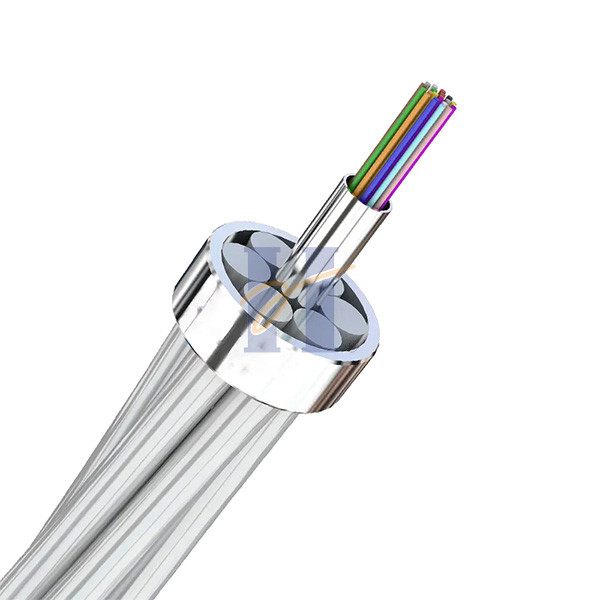

Kabelstruktur:
Eigenschaften
Die Edelstahlrohre, die mit hydrophobem Gel gefüllt werden, gewähren den Schutz und die Unterstützung der Glasfasern
Gute dehnbare Leistung
, Leichte, niedrige Beiladung mit kleinem Durchmesser zum Turm
Überschüssige Länge der passenden Faser der optischen zu machen Einheit easliy
Transport/Lagertemperatur: -40℃ zu +65℃
Standardtrommellänge
2000m/drum, 4000m/drum
Faserspezifikation
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Verminderung | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bandbreite (Klasse A) | @850nm | ≥500 MHZ·Kilometer | ≥200 MHZ·Kilometer | ||
| @1300nm | ≥1000 MHZ·Kilometer | ≥600 MHZ·Kilometer | |||
| Numerische Öffnung | 0.200±0.015NA | 0.275±0.015NA | |||
| Kabel-Grenzwellenlänge λcc | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are Sie tradning Firma oder Hersteller?
Wir sind der Hersteller mit der Erfahrung 30 Jahre, wir werden spezialisiert auf die Forschung, Entwicklung und Produktion des geblasenen Kabels der Luft, des OPGW u. des ADSS.
Q2.About die Qualität?
Wir 100% Test unser Kabel vor Lieferung.
Nach Preisbestätigung können Sie fordern, damit freie Proben unsere Qualität überprüfen.
Q3.Can Sie kleinen Auftrag annehmen?
Ja ist kleiner Auftrag verfügbar. Wir stützen neues Projekt unserer Kunden, wie wir wissen, dass Geschäft immer vom kleinen Auftrag ist.
Q4.What ist Ihre Lieferfrist?
Normalerweise über Werktage 3-7days, hängt es hauptsächlich von der Auftragsquantität ab.
Aber pls werden versichert, dass wir Ihre Waren so bald wie möglich nach Ihrer Zahlung vereinbaren.
Q5.Can Sie kundengebundene Produkte und Logo liefern?
Ja begrüßen wir den Soem-Service. Wir können Ihr Logo auf dem Produkt drucken.
