Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: OPGW-72B1.3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
72 obenliegende Hochspannungsleitungs-optische Erdung des Kern-Monomode--G652D G655 OPGW |
Faseranzahl: |
72F |
Faser: |
G.652D |
Struktur: |
Stahlrohr |
Anwendung: |
Stromleitung Kommunikation |
Stärkemitglied: |
Plattierter Stahlaluminiumdraht |
Verpackung: |
Hölzerne Trommel des Eisens |
Betriebstemperatur: |
-40 | +60 C |
Produktname: |
72 obenliegende Hochspannungsleitungs-optische Erdung des Kern-Monomode--G652D G655 OPGW |
Faseranzahl: |
72F |
Faser: |
G.652D |
Struktur: |
Stahlrohr |
Anwendung: |
Stromleitung Kommunikation |
Stärkemitglied: |
Plattierter Stahlaluminiumdraht |
Verpackung: |
Hölzerne Trommel des Eisens |
Betriebstemperatur: |
-40 | +60 C |
72 obenliegende Hochspannungsleitungs-optische Erdung des Kern-Monomode--G652D G655 OPGW
Beschreibung
Huiyuan ist ein Führer in der Entwicklung und in der Produkteinführung von OPGW, als es eine Realisierung gab, dass die elektrischen Fernleitungen eine ideale Vorfahrt für einen Telekommunikationsweg zur Verfügung stellten. Heute rühmt sich Huiyuan große OPGW-Produktpalette und die hohe Gesamtkapazität mit den Anlagen, die in China aufgestellt werden, um den Bedarf des lokalen u. globalen Marktes zufriedenzustellen. Huiyuan stellt auch seine eigene Linie der Zubehör-Hardware her, die die Netzgestaltungsphase eines Projektes bei der Gewährleistung von Kompatibilität zwischen dem Kabel und den bezogenen Komponenten vereinfacht.
Technische Spezifikation
| Nein. | Technische Daten | ||||||||
| Produkt-Art | Struktur-Art | Max. Fibre | Abschnitt von AS-Draht | Durchmesser | Kabel-Gewicht | Rate Tensile Strength | 20℃DC | Kurze Zeit-gegenwärtige Kapazität | |
| Zählung | (mm2) | (Millimeter) | (kg/km) | (kN) | Widerstand | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | OPGW-48B1.3-90- [112; 45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13,2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, optische Einheit 2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57; 67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13,2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, optische Einheit 2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100- [118; 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, optische Einheit 1/2.5 | |||||||||

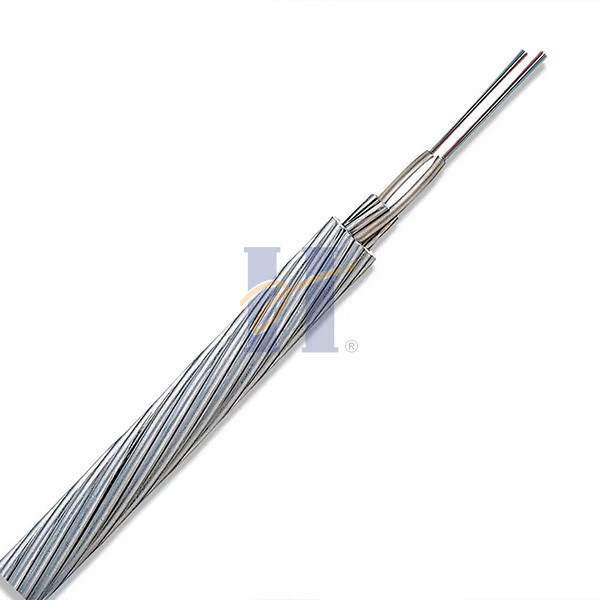

Kabelstruktur
Produktanwendung
1. Für Energieversorger auf Fernleitungen anstelle der traditionellen Beilauflitze
2. Für Umbauanwendungen, in denen vorhandene Beilauflitze durch OPGW ersetzt werden muss
3. Für neue Fernleitungen anstelle der traditionellen Beilauflitze
4. Stimme, Video, Datenübertragung
5. SCADA-Netze
6. Leasing der dunklen Faser
Standardtrommellänge
2000m/drum u. 4000m/drum
Faserspezifikation
| Eigenschaften | Spezifizierte Werte | Einheiten | |||
| Geometrische Eigenschaft | |||||
| Manteldurchmesser | 125.0±1.0 | µm | |||
| Umhüllungsnichtkreisförmigkeit | ≤1.0 | % | |||
| Beschichtender Durchmesser | 245.0±10.0 | µm | |||
| Beschichtung-Umhüllungsexzentrizität | ≤12.0 | µm | |||
| Beschichtende Nichtkreisförmigkeit | ≤6.0 | % | |||
| Kernumhüllende Exzentrizität | ≤0.8 | µm | |||
| Mechanische Eigenschaft | |||||
| Winden | ≥4 | m | |||
| Beweisdruck | ≥0.69 | GPa | |||
| Beschichtende Streifenkraft | Durchschnittswert | 1.0-5.0 | N | ||
| Höchstwert | 1.3-8.9 | N | |||
| Verbiegender Makroverlust | Ф60mm, 100 Kreise, an 1550nm | ≤0.05 | DB | ||
| Ф32mm, Kreise 1, an 1550nm | ≤0.05 | DB | |||
Verpackung u. Versenden
• Standardkabel-Trommel
• Standardspulenlänge: 2/3km/reel, andere Länge ist auch verfügbar
Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.
