Produkt-Details
Herkunftsort: China
Markenname: HYOC
Zertifizierung: ISO9001
Modellnummer: OPGW-60
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 4KM
Preis: 1000USD/KM to 3000USD/KM
Verpackung Informationen: Eisentrommel
Lieferzeit: 30 Tage
Versorgungsmaterial-Fähigkeit: 1000KM/Month
Spannungspegel: |
100kv zu 1000kv |
Faseranzahl: |
12f zu 48f |
Dehnfestigkeit: |
50KN zu 200KN |
Schließen Sie gegenwärtiges kurz: |
20 200kA zum ² s |
Spannungspegel: |
100kv zu 1000kv |
Faseranzahl: |
12f zu 48f |
Dehnfestigkeit: |
50KN zu 200KN |
Schließen Sie gegenwärtiges kurz: |
20 200kA zum ² s |

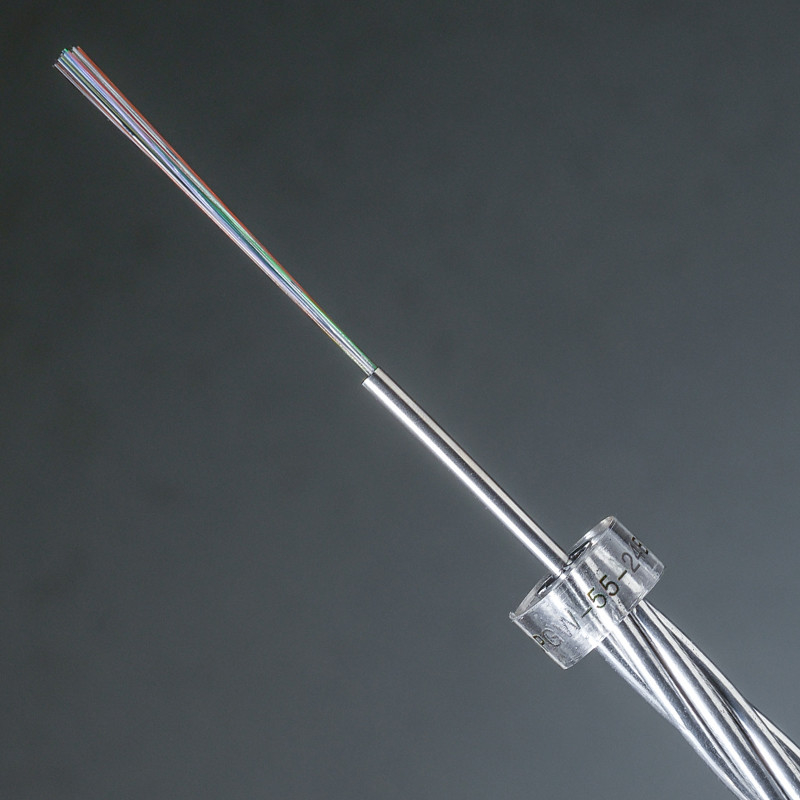

Obenliegender Erdungen acs Draht außerhalb der obenliegenden von der Luftstromleitung Edelstahlrohrentwurf opgw LWL - Kabel
Beschreibung:
Entwürfe OPGW/OPPC HUIYUANS (zusammengesetzte obenliegende Erdung aus optischen Fasern u. optischer Phasen-Leiter) basieren auf in hohem Grade zuverlässiger und robuster Edelstahlrohrtechnologie. Das Edelstahlrohr wird auch nicht in der ersten Schicht von OPGW/OPPC (angeschwemmter Rohr-Entwurf) angeschwemmt oder gelegt in den Kern des Kabels (Zentralrohr-Entwurf).
Eigenschaften:
Einheit aus rostfreiem Stahl aus optischen Fasern des zentralen losen Rohrs und andere Drähte werden gleichzeitig verdreht
Faser kann eine bessere überschüssige Länge im Rohr erhalten aus rostfreiem Stahl
Genauer Entwurf des Kabelquerschnitts stellt die elektrischen Eigenschaften, mechanische und physikalische Eigenschaften und Wärmebeständigkeit des Kabels sicher
Kosteneffektiv
Hohe Qualität
Standards:
ITU-T G.650: Definitionen und Prüfmethoden für die linearen, deterministischen Attribute der Monomodefaser und Kabel
ITU-T G.652: Eigenschaften einer Monomode--Glasfaser und -kabels
IEC 60793-2-50 B1.3: Rahmenspezifikation für Einmodenfasern der Klasse B
IEEE 1138: Standardbau von zusammengesetzten Faser-obenliegenden OptikErdungen (OPGW) für Gebrauch auf Energieversorger-Stromleitungen
ASTM B398: Standardspezifikation für Aluminiumlegierungs- Draht 6201-T81 zu den elektrischen Zwecken
ASTM B 415: Standardspezifikation für hartgezogene Aluminium-gekleidete Stahlleiter
ASTM B416: Spezifikation für Konzentrisch-Lage-angeschwemmte Aluminium-gekleidete Stahlleiter
EIA/TIA-455: Standardtestverfahren für Optikfasern, Kabel, Wandler, Sensoren, Geräte und andere Faser-Optikkomponenten anschließend und beenden
UVP 492A: Fachgrundspezifikation für Glaswellenleiter-Fasern
UVP 472A: Rahmenspezifikation für Faser-Optikübertragungskabel für äußeren Luftgebrauch
Kabelstruktur:
Technische Details: (sind unten typisches Kabel als Referenz)
| Einzelteile | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Nein/Durchmesser des optischen Rohrs (Millimeter) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Nein/Durchmesser des AL-Drahtes (Millimeter) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| Nein/Durchmesser von ACS-Draht (Millimeter) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Kabeldurchmesser (Millimeter) | 10,5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Kabelgewicht (Kilogramm) | 415 | 320 | 374 | 432 | 527 |
| DC-Widerstand (20℃ W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Elastizitätsmodul (Gpa) | 162 | 96,1 | 95,9 | 95,6 | 97,8 |
| Kurzschlusskapazität (Ka ² s) | 24 | 57,3 | 78,9 | 105,8 | 150,4 |
| Max. Operationstemperatur (℃) | 200 | 200 | 200 | 200 | 200 |
| Max. Faseranzahl | 48 | 32 | 48 | 52 | 30 |
| Treten Sie mit uns für weitere Einzelheiten in Verbindung | |||||
Faserdetails (G652D):
| Eigenschaften | Spezifizierte Werte | Einheiten | ||
| Felddurchmesser | an 1310nm | 9.2±0.4 | µm | |
| an 1550nm | 10.4±0.6 | µm | ||
| Dämpfungskonstante | an 1310nm | ≤0.40 | dB/km | |
| an 1550nm | ≤0.30 | dB/km | ||
| Nullstreuungswellenlänge (λ0) | 1300 bis 1324 | Nanometer | ||
| Maximale nullstreuungssteigung (S0max) | ≤0.092 | ps/(Nanometer2·Kilometer) | ||
| Grenzwellenlänge (λcc) | ≤1260 | Nanometer | ||
| Manteldurchmesser | 125.0±1.0 | µm | ||
| Umhüllungsnichtkreisförmigkeit | ≤1.0 | % | ||
| Beschichtender Durchmesser | 245.0±10.0 | µm | ||
| Beschichtung-Umhüllungsexzentrizität | ≤12.0 | µm | ||
| Beschichtende Nichtkreisförmigkeit | ≤6.0 | % | ||
| Kernumhüllende Exzentrizität | ≤0.8 | µm | ||
| Winden | ≥4 | m | ||
| Beweisdruck | ≥0.69 | GPa | ||
| Beschichtende Streifenkraft | Durchschnittswert | 1.0-5.0 | N | |
| Höchstwert | 1.3-8.9 | N | ||
| Verbiegender Makroverlust | Ф60mm, 100 Kreise | an 1550nm | ≤0.05 | DB |
| Ф32mm, Kreise 1 | an 1550nm | ≤0.05 | DB | |
Trommellänge
Entsprechend Ihren Anforderungen
Faserfarbe: (Unterstützung kundengebundene Farbe)
| Nein. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | Rot | Schwarz | Gelb | Purpur | Rosa | Aqua |
Anmerkung:
Detailanforderungen müssen geschickt werden uns für Kabelentwurf und Preisberechnung. Untengenannte Anforderungen sind müssen:
, Hochspannungsleitungsspannungspegel
B, Faseranzahl
C-, Kabelstrukturzeichnung u. Durchmesser
D, Dehnfestigkeit
F, Kurzschlusskapazität
