Produkt-Details
Herkunftsort: Chengdu, China
Markenname: HUIYUAN
Zertifizierung: ISO9001
Modellnummer: MINI-4G652D
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10km
Preis: negotiable
Verpackung Informationen: Hölzerne Trommel
Lieferzeit: 5 bis 20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 5000Km/Month
Produktname: |
G652D FTTH Internet optischen Kabels 4F FTTh des Lichtwellenleiter-GCYFXTY aus optischen Fasern |
Faseranzahl: |
Faser 4 |
Faser: |
G652D |
Kabel-Durchmesser: |
2.0mm±0.05mm |
Hüllenmaterial: |
Polyäthylen mit hoher Dichte |
Anwendung: |
Luft geblasen |
Geblasener Abstand: |
1km |
Anwendbares microduct: |
5.00/3.50mm |
Produktname: |
G652D FTTH Internet optischen Kabels 4F FTTh des Lichtwellenleiter-GCYFXTY aus optischen Fasern |
Faseranzahl: |
Faser 4 |
Faser: |
G652D |
Kabel-Durchmesser: |
2.0mm±0.05mm |
Hüllenmaterial: |
Polyäthylen mit hoher Dichte |
Anwendung: |
Luft geblasen |
Geblasener Abstand: |
1km |
Anwendbares microduct: |
5.00/3.50mm |
G652D FTTH Internet optischen Kabels 4F FTTh des Lichtwellenleiter-GCYFXTY aus optischen Fasern
Beschreibung
Huiyuans FTTH-Lichtwellenleiter ist für blasend in microduct bestimmt. Er hat super mit kleinem Durchmesser und leicht.
Klein und leicht
Rohrfüllmasse, die Schlüsselschutz für Fasern bietet
Einzigartiger Entwurf der Hülle mit Nuten, Schlagleistung der guten Luft sicherstellend
Der hohe Schlag beschleunigen zu 50m/min und zu lang Schlagabstand bis 1000m
Dürfen heraus durchbrennen und durch neue Kabel ersetzen, um technische Überlegenheit zu halten
Mikrorohre jederzeit für Niederlassung ohne Einflüsse auf andere Kabel, Rettungseinsteigelöcher, Handlöcher und Kabelgelenke überall schneiden dürfen
Technische Spezifikation:
| Kabel-Art | GCYFXY-4-2.0 |
| Faserzählung | 4 |
| Hüllenstärke |
Nennwert: 0.20mm Durchschnittswert: 0.15mm |
| Kabeldurchmesser | 2.0±0.1mm |
| Gewicht | 4,0 kg/km |
| Verminderung | ≤0.35dB/km @1310nm ≤0.22dB/km @1550nm |
| Dehnfestigkeit des Maximums | 40 N |
| Maximum, das Kraft zerquetscht | 600 N/100mm |
| Min., Biegungsradius Statisch/dynamisch |
10 / 20 x-Kabeldurchmesser |
Faserspezifikation:
| Eigenschaften | Spezifizierte Werte | |
| Felddurchmesser | an 1310nm | 9.2±0.4µm |
| an 1550nm | ± 10,4 0.6mm | |
| Dämpfungskonstante | an 1310nm | ≤0.40dB/km |
| an 1550nm | ≤0.30dB/km | |
| Manteldurchmesser | 125.0±1.0µm | |
| Umhüllungsnichtkreisförmigkeit | ≤1.0% | |
| Beschichtender Durchmesser | 245.0±10.0µm | |
| Beschichtung-Umhüllungsexzentrizität | ≤12.0µm | |
| Beschichtende Nichtkreisförmigkeit | ≤6.0% | |
| Kernumhüllende Exzentrizität | ≤0.8µm | |

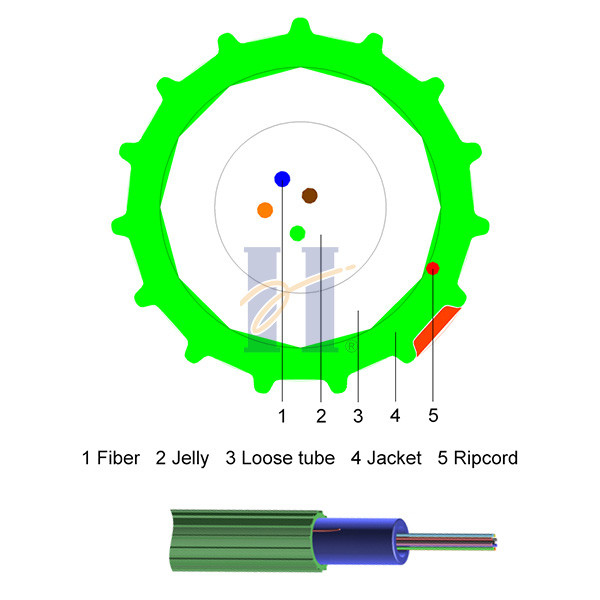

Kabelstruktur:
1. HDPE-Hülle 2. Faser 3. Gelee 4. loses Rohr 5. Reißleine
Mechanikerleistung
| Einzelteil | Prüfverfahren | Testergebnisse | Spezifizierter Wert | |
| Wiederholtes Verbiegen | Iec 60794-1-21-E6 | Nach Test DB Δa≤0.03 Die äußere Hülle hat keinen sichtbaren Sprung. |
R: 20 x-Kabeldurchmesser Verbiegende Last: 15N Verbiegende Zeiten: 25 |
|
| Drehung | Iec 60794-1-21-E7 | Nach Test DB Δa≤0.03 Die äußere Hülle hat keinen sichtbaren Sprung. |
Drehungswinkel: ±180º Drehungslast: 15N Drehungszeiten: 5 |
|
| Kabelbiegung | IEC 60794-1-21-E11A | Nach Test bricht die Glasfaser nicht Die äußere Hülle hat keinen sichtbaren Sprung. |
R: 20 x-Kabeldurchmesser 10 Drehungen Zykluszeiten: 5 |
|
| Alle optische Prüfung fuhr an 1550nm fort | ||||
Standardtrommellänge
2000m/drum, 4000m/drum u. 6000m/drum
Faserfarbe: (Unterstützung kundengebundene Farbe)
| Faser No.1 = Blau |
| Faser No.2 = Orange |
| Faser No.3 = Grün |
| Faser No.4 = rot |
Kabeltextdruck: (Unterstützung kundengebundener Text)
MINI4 G652D [Trommel-Nr.] [Monat-jährig] [Metermarkierung] HYOC
